HL20 數據采集控制器是一套多功能多用途的數據采集系統, 可應用于氣象、微氣象、農業氣象、水文、空氣污染、水質、土木建筑、橋梁、結構安全、隧道、地質、地下水、地表水、坡地徑流、泥石流等監測。 HL20數據采集器可由計算機直接讀取數據或以專線、電話線、無線電等方式遠距離傳輸數據。
特點：
1. 有20個單端或8個差動信號輸入, 可外接信道擴充模塊擴充輸入通道，最多可達256個通道。
2. 有4組觸發電壓輸出及外接切換式12VDC(Switched 12VDC)輸出。
3. 有4個脈沖輸入 (Pulse Inputs)。
4. 有6組控制埠可作外部控制。
5. 外接式512K儲存裝置如 (EESM512) 可提供儲存260,000筆數據。
6. 應用范圍廣可接各類型的感應器。
7. 系統操作容易。
技術參數：
(適用于-25 - +60℃)
1. 模擬輸入：
A. 可提供20組單端或8組差動 (即單端輸入的1至16組可規劃為差動)
B. CEM416A 32信道擴充模塊信道總數可達200組以上
C. 精度: ±0.1% FSR (-25 - +60℃); ±0.05% FSR（25℃時）
D. 4段式分辨率范圍：
滿 量 程（FSR） ±2000 250 500
分 辨 率(μV) ±200 25 50
輸入范圍(mV) ±20 2.5 5
差 動 單 端 ±2 0.25 0.5
E. 輸入阻抗: 在2G歐姆以上.
2. 脈沖輸入：
可提供4組脈沖輸入, 如低電位AC信號, 快速接點及慢速接點信號等.
F. 接點信號(Switch Closure):
最小關閉時間為: 5mS
最小開啟時間為: 6mS
最大彈跳(Bounce)時間需在1毫秒(mS)以下.
G. 低電位AC信號(Low Level AC):
指交變式或正弦波低電壓電位信號而言.
輸入遲滯為(Input Hysteresis): 15mV
3. 觸發電壓輸出：
可提供4組觸發電壓輸出
A. 輸出范圍: 0 – 3.8VDC, 可程序化設定范圍
B. 分辨率: 1mV
C. 精度: ±2mV ( 0 - +40℃); ±5mV(-25 - +60℃)
D. 觸發時間長短可由程序設定, 無觸發時為高阻抗
4. 連續式12VDC輸出:
A. 可提3組12VDC輸出, 其輸出范圍與電池電壓為同一電壓電位, 一般為
12VDC
B. 可外接PS2或HP2省電型接口作為切換式12VDC輸出, 觸發 (切換)
時間之長短由程序設定, 無觸發 (切換) 時為高阻抗, PS2省電接口之動態
耗電(無負載時)約0.08 mA, HP2省電接口為0.05mA (無負載時)
5. 連續式5VDC輸出:
可提供2組連續式5VDC輸出.
其輸出范圍為5VDC±0.1VDC
6. 數字控制輸出:
可提供6組控制埠輸出.
A. 輸出范圍: 高電位(Hi)時為5VDC±0.1VDC, 低電位(Lo)時為<0.1VDC
B. 高電位(Hi)輸出時間之長短可由程序設定.
7. 中央處理單元及外圍接口:
A. 處理單元: Philips 89C51RD+或兼容型.
B. 記憶容量: 24K系統運算程序及指令集程序及32K資料記憶儲存區.可外接EESM512 512K
資料儲存器 (OPTION) 增加資料儲存容量.
C. 外圍接口: D型9 PIN接頭, 可連結EESM512資料儲存器, E&E232C RS232轉換接口等.
D. 數據傳輸速率: 600至9600可選擇式, 傳輸協議為1個start bit, 1個stop bit及8個data bit
(no parity).
E. 時鐘精準度: 約±1分鐘/月
8. 程序規劃功能:
A. 資料輸出時間間隔 (Time Interval):
從1秒至1439分鐘, 依系統指令, 參數設定之多寡而定.
B. 輸出值種類: 平均值, 最大值, 最小值, 取樣值 (Sample), 向量值, 累計值 ( Totalize )等.
C. 資料輸出格式: 以公元年、月日、時間、量測值表示,無太陽日轉換月日之問題.
9. 系統工作電源:
A. 工作電壓: 8VDC至15VDC
B. 系統耗電: 靜態時約1mA, 動態時依系統指令及參數設定多寡而定.
C. 電池組: 任何12VDC電池作主電源或并聯多顆12VDC電池作備用電源均可.
10. 數據采集控制器尺寸規格:
長 23.2cm *寬 10.2cm *高 8.2cm

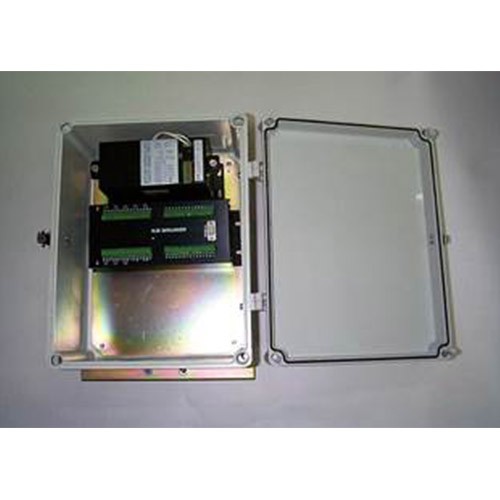

11. 戶外型專用防潮箱規格:
A. 尺寸大小: 38cm * 28cm * 18cm
B. 等級: 通過ISO 9001認證.
